思科实验系列：从VLAN划分到动态路由协议的计算机网络实践教程

实验背景

在计算机网络中，确保不同网络区域的主机能够顺畅沟通至关重要。路由器在此过程中起着极其关键的作用。本次实验的核心任务是进行路由器的静态路由配置。这样做的目的是让两台电脑通过路由器实现数据交换，最终达到网络连接。这种静态路由的配置方式既简单又高效，且相当可靠。面对简单的网络环境，它的作用尤为显著。特别是网络管理员对网络架构有深刻理解的情况下，这种配置方法显得格外合适。

设备连接与设置

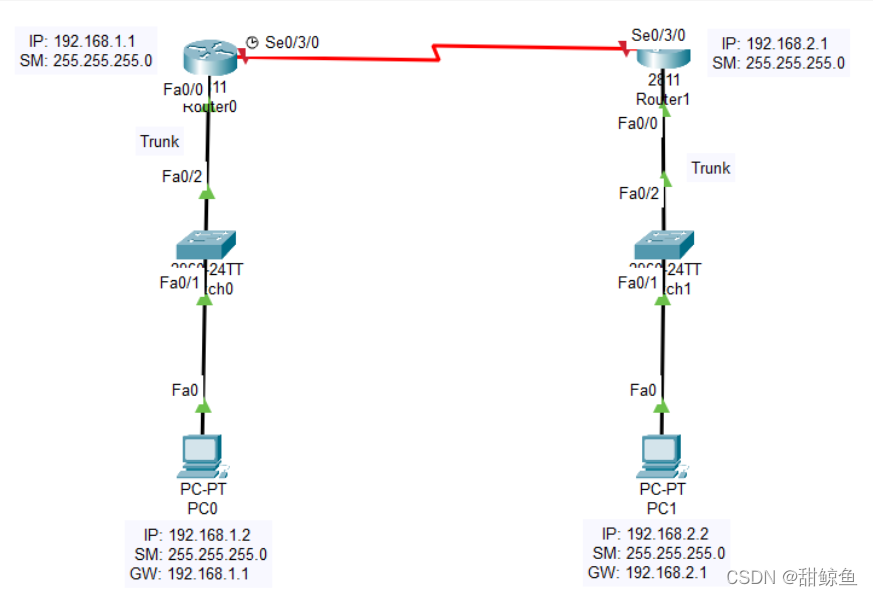

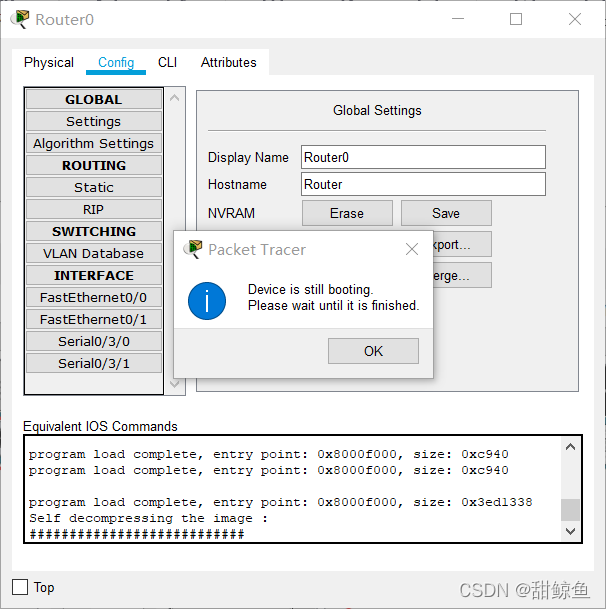

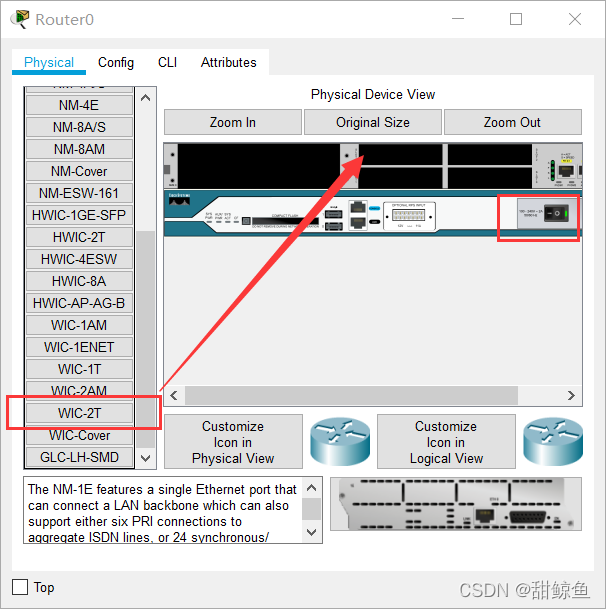

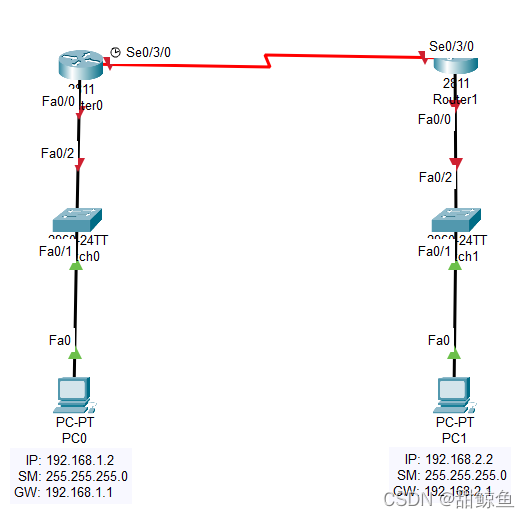

依据拓扑图指示，需用直线与DCE串口线连接电脑、交换机及路由器。同时，为每台电脑分配对应的IP地址、子网掩码和网关。路由器间亦需用DCE串口线相接。两个路由器连接完毕后，进入配置界面，检查路由器启动是否顺畅。

网关与串口设置

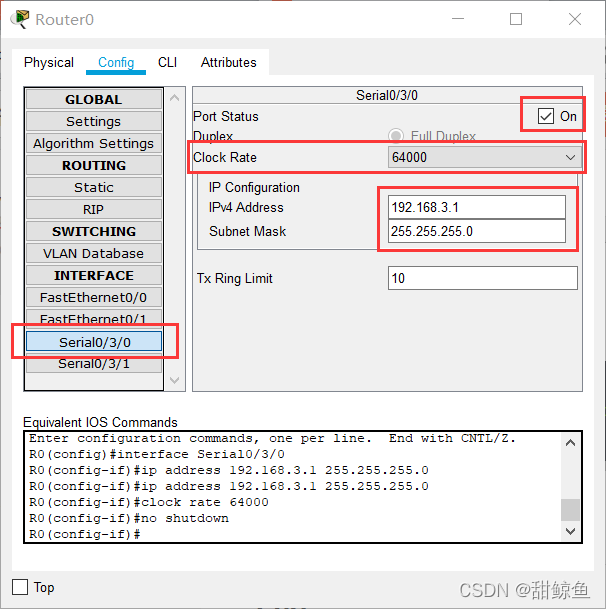

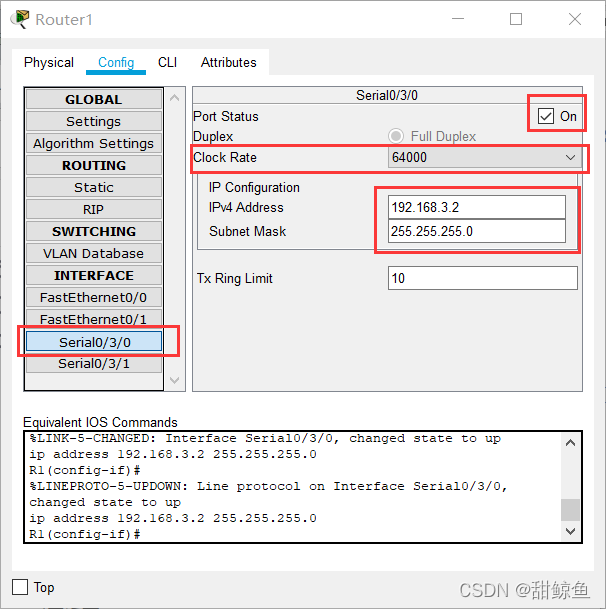

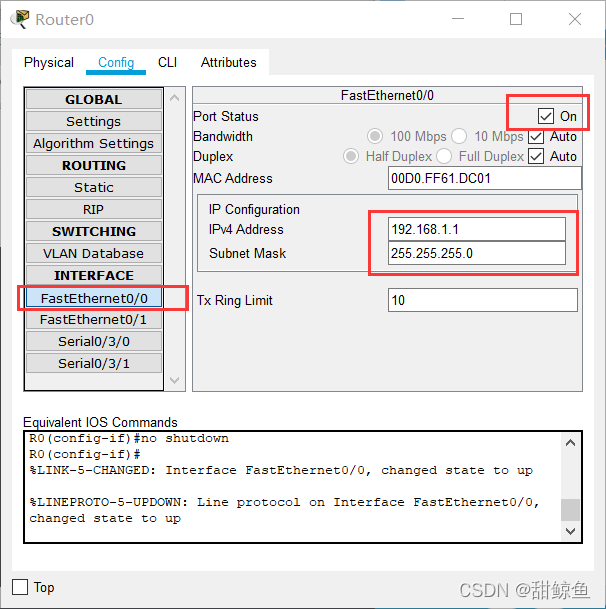

设置网关有两种途径，一种是在路由器的命令行中输入特定指令，另一种则是通过图形界面进行操作。在实验过程中，我们选择了图形界面来进行配置，因为这样做既直观又简便。至于路由器之间的串口配置，同样可以采用这两种方法，而我们这次依旧决定使用图形界面进行设置。

静态路由添加

在网络中，R0无法触及的部分，需配置静态路由。以192.168.2.0/24网段为例，需为其添加路由。数据将经R1的S0/3/0接口转接。此时，R1该接口的IP地址，将变为静态路由表中指向下一跳的地址。一旦Network Address区域显现出新增的静态路由数据，这便表明添加过程已成功实施。至于向192.168.1.0/24网络添加路由信息，必须借助R0的S0/3/0端口进行数据传输。

R0(config)#interface FastEthernet0/0
R0(config-if)#ip address 192.168.1.1 255.255.255.0
R0(config-if)#no shutdown
R0(config-if)#exit

路由设置查看

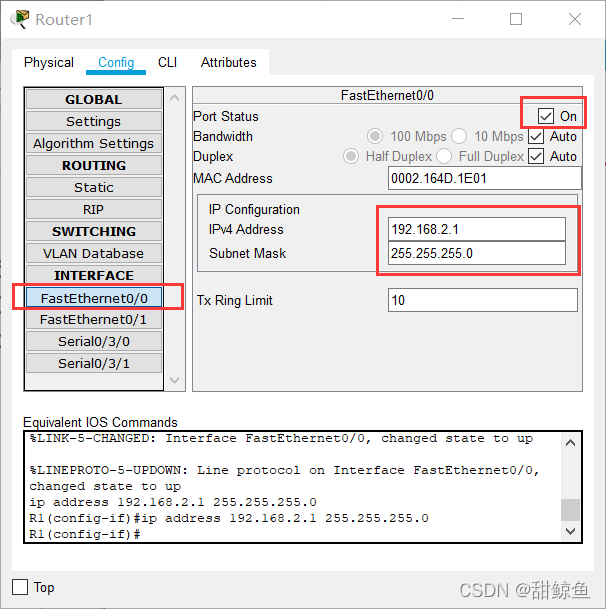

R1(config)#interface FastEthernet0/0
R1(config-if)#ip address 192.168.2.1 255.255.255.0
R1(config-if)#no shutdown
R1(config-if)#exit

执行了show ip route指令，可以看到静态路由的配置已经妥当。为确保测试过程顺利进行，必须核实所有设置均无误。一旦路由表配置出现故障，这两台电脑便无法通过路由器进行ping操作。

测试与总结

研究模拟环境下的数据包流动，有助于发现网络连接中的不足。若对电脑的IP地址、子网掩码、网关的配置，或是二层交换机接口的调整感到困惑，可以参考之前的文章。那篇文章详尽地介绍了几个重要步骤，例如构建网络架构、配置交换机接口、调整路由器接口等。完成这些步骤后，还需核对路由设置并进行ping测试。若配置无误，两台PC能够互相ping通，实验即告成功。

网络实验中，你是否遇到过难以解决的难题？不妨点个赞，把这篇文章转发一下。同时，也欢迎你在评论区发表你的看法。

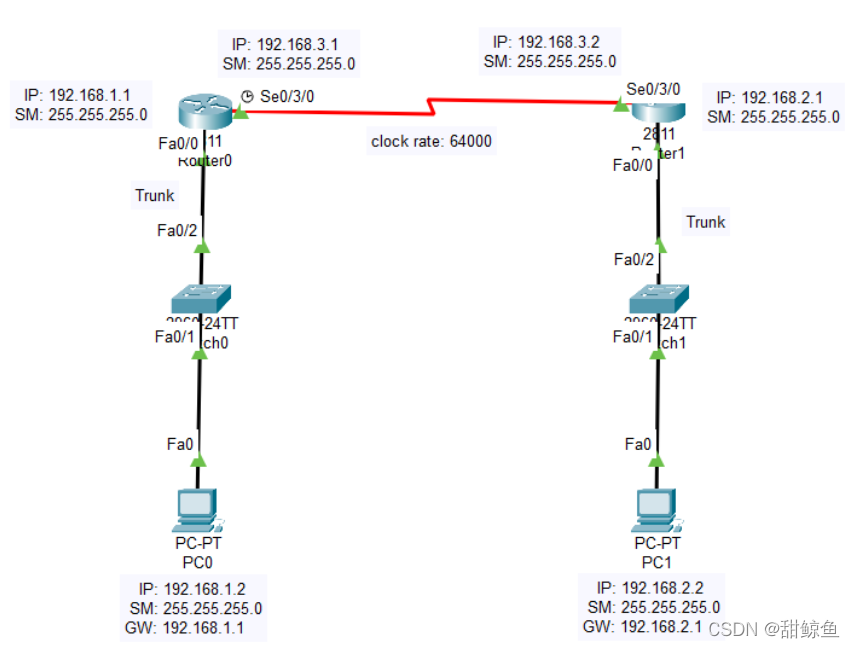

R0(config)#interface Serial0/3/0						//	进入串口s0/3/0
R0(config-if)#ip address 192.168.3.1 255.255.255.0
R0(config-if)#clock rate 64000							//	必须配置时钟频率为64000
R0(config-if)#no shutdown								// 开启串行端口
R0(config-if)#end
